| Menşe yeri: | Ningbo Çin(Anakara) |
| Marka adı: | FLUIDAC or OEM |
| Model numarası: | RLCK-M50 |
| Min sipariş miktarı: | 5 adet |
|---|---|
| Ambalaj bilgileri: | Kutular, Kartonlar, Ahşap kasalar, Paletler |
| Teslim süresi: | Ödeme veya mevduat aldıktan sonra 20 gün içinde |
| Ödeme koşulları: | TT Advance/%30 mevduat, %70 konşimento kopyası, Western Union, MoneyGram, Paypal |
| Yetenek temini: | ayda 5000 adet |
| Malzeme: | Karbon çelik | basınç aralığı: | 10-50kg/cm2 |
|---|---|---|---|
| sıcaklık aralığı: | -10~+60℃ | Çalışma Ortamı: | Filtrelenmiş yağ |
| Delik boyutu: | φ25~φ63 | oyunculuk türü: | Çift oyunculuk |
| Vurgulamak: | Hidrolik Kol Tipi Sıkıştırma Silindiri,Hidrolik 25mm Hat Sıkıştırma Silindiri,Manifold Hidrolik Sıkıştırma Silindiri |
||

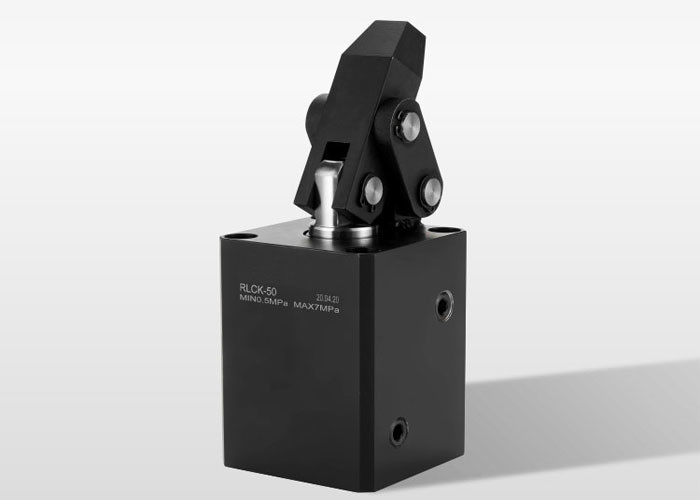

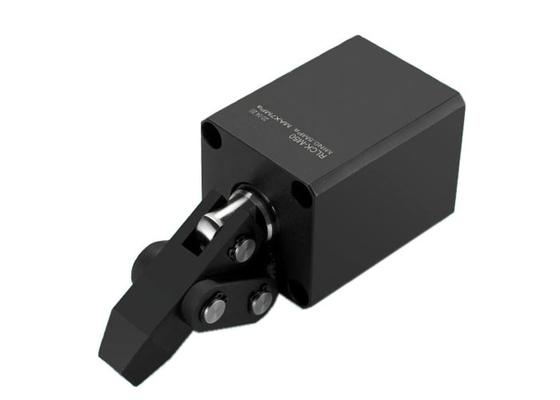

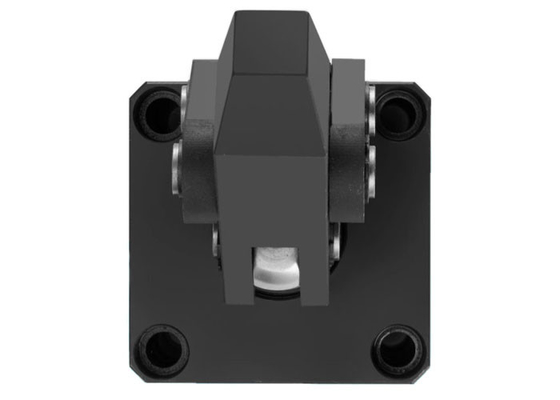

RLCK Hidrolik Kol Tipi Silindir Çapı φ25~φ63mm Pmax 70kg/cm2
HidrolikKol tipiSilindir Çapı Φ25~Φ63mm, Pmax 70kg/cm2egRLCK-M50
Detaylar:
Sipariş kodu:
| RLCK | M | 50 | R | A |
| Diziler | Tip: Boş: Çizgi türü M: Manifold tipi MF: Akış kontrollü manifold FA: Flanş tipi FAM: Manifoldlu flanş FCM: Akış kontrollü flanş manifoldu |
Silindir Çapı: 25: φ25mm 32:φ32mm 40:φ40mm 50:φ50mm 63:φ63mm |
Seçim yönü: sağ/sol |
entegre bir |
Şartname:
| Silindir çapı (mm) | φ25 | φ32 | φ40 | φ50 | φ63 |
| Piston çapı (mm) | φ18 | φ20 | φ22.4 | φ28 | φ35 |
| Strok (mm) | 25 | 25 | 30 | 34 | 40 |
| Basınç alanı itme (cm2) | 2.37/4.91 | 4.9/8.04 | 8.63/12.57 | 13.47/19.63 | 21.55/31.17 |
| Teorik sıkıştırma 3MPa | 116kg | 190kg | 288kg | 453kg | 701kg |
| Sıvı | Filtrelenmiş yağ | ||||
| Sıcaklık aralığı | -10~+60℃ | ||||
| Max.çalışma basıncı (kg/cm2) | 70kg/cm2 | ||||
| Basınç aralığı (kg/cm2) | 10-50kg/cm2 | ||||
| oyunculuk türü | Çift oyunculuk | ||||
Boyutlar:
| modeli | RLCK-25 RLCK-M25 |
RLCK-32 RLCK-M32 |
RLCK-40 RLCK-M40 |
RLCK-50 RLCK-M50 |
RLCK-63 RLCK-M63 |
| A1 | 103 | 112 | 122 | 137 | 155 |
| A2 | 122 | 131 | 144 | 162 | 187 |
| B | 76 | 85 | 90 | 100 | 111 |
| C1 | 19 | 19 | 22 | 25 | 32 |
| C2 | 11 | 11 | 13 | 15 | 19 |
| C3 | 9 | 9 | 10 | 11 | 15 |
| φD | φ8 | φ8 | φ10 | φ12 | φ15 |
| E | 25 | 25 | 30 | 35.5 | 43 |
| F | 64 | 64 | 77 | 90 | 110 |
| G1 | 55 | 55 | 66 | 77 | 94 |
| G2 | 22 | 22 | 26 | 30 | 36 |
| G3 | 24 | 24 | 29 | 33 | 39 |
| H | 3 | 3 | 4 | 4 | 4 |
| J | 55 | 57 | 69 | 75 | 96 |
| K | 42 | 44 | 52 | 58 | 75 |
| L | φ6.8-φ10.5*6.5D | φ6.8-φ10.5*6.5D | φ9-φ14*9D | φ9-φ14*9D | φ11-φ18*11D |
| M | PT1/8 | PT1/8 | PT1/4 | PT1/4 | PT1/4 |
| N1 | 18 | 22 | 26 | 32 | 38 |
| N2 | 17 | 19 | 19 | 21.5 | 22 |
| N3 | 33 | 38 | 40 | 45 | 52 |
| N4 | 20 | 22 | 26 | 29 | 38 |
| O-RING | P7 | P7 | P8 | P8 | P9 |
| Q | 61° | 61° | 61° | 61° | 66° |
| T | 4 | 5 | 5.5 | 5.5 | 7.5 |
