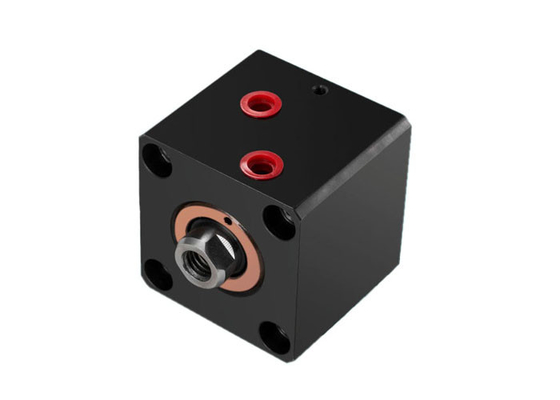

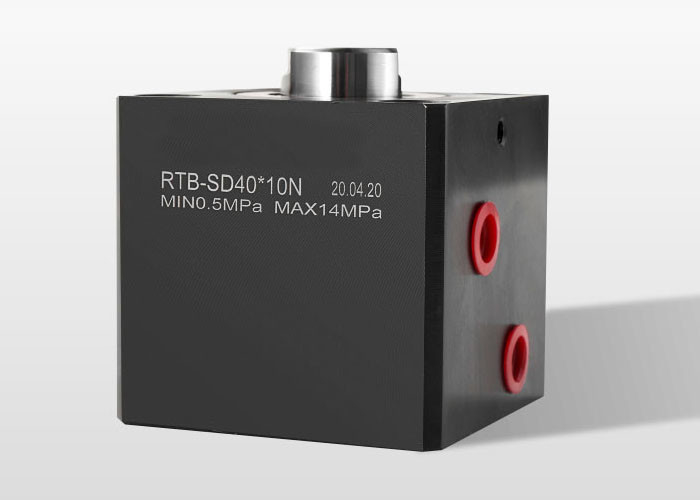

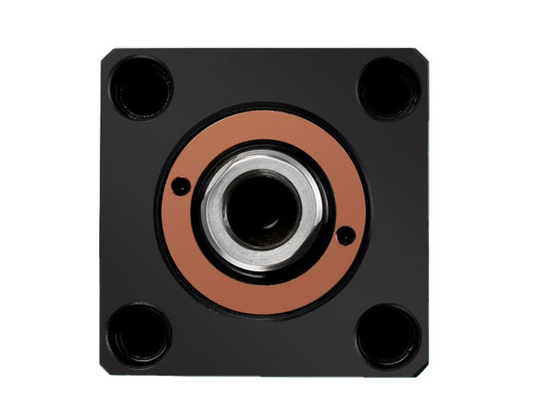

Name: SD SW Hidrolik Pnömatik Hava Silindiri Eksenel Montaj Tek Uçlu Çubuk İnce Tip Delik Boyutu 80mm
Brand: FENGHUA FLUID AUTOMATIC CONTROL CO.,LTD
SKU: RTB-SD 32*20 N
Price: 50.00 USD
Availability: InStock

Ana sayfa Ürünler Pnömatik Silindir

SD SW Hidrolik Pnömatik Hava Silindiri Eksenel Montaj Tek Uçlu Çubuk İnce Tip Delik Boyutu 80mm

Ürün ayrıntıları:

Menşe yeri:	Ningbo Çin(Anakara)
Marka adı:	FLUIDAC or OEM
Model numarası:	RTB-SD 32*20 N

Ödeme & teslimat koşulları:

Min sipariş miktarı:	5 adet
Ambalaj bilgileri:	Kutular, Kartonlar, Ahşap kasalar, Paletler
Teslim süresi:	Ödeme veya mevduat aldıktan sonra 20 gün içinde
Ödeme koşulları:	TT Advance/%30 mevduat, %70 konşimento kopyası, Western Union, MoneyGram, Paypal
Yetenek temini:	ayda 5000 adet

İletişim

Detaylı ürün tanımı

Malzeme:	Karbon çelik	Montaj tipi:	SD-Tek uçlu çubuk / SW- Doubele uç çubuk
basınç aralığı:	0,5~14MPa/cm2	sıcaklık aralığı:	-10~+60℃
Çalışma Ortamı:	Filtrelenmiş yağ	Delik boyutu:	φ20~φ80
Vurgulamak:	SD SW Hidrolik Pnömatik Hava Silindiri , Delik Boyutu 80mm Pnömatik Hava Silindiri , Tek Uçlu Çubuk Pnömatik Hava Silindiri

RTB SD SW Hidrolik Eksenel Montaj Tek Uç Çubuk İnce Tip Silindir Çapı φ20~φ80mm Pmax 140kg/Cm2

Hidrolikİnce TipSilindir Çapı Φ20~Φ80mm, Pmax 140kg/cm²egRTB-SD 32*20 N

Detaylar:

Karbon çeliğinden yapılmış, Pürüzsüzlük ve uzun hizmet
Hafif tasarım, uygun kurulum, düşük maliyetli
Standart tip, çoklu kullanım modları sağlar
Yüksek kaliteli sızdırmazlık halkası, aşındırıcı direnç ve hava kaçağı

Sipariş kodu:

RTB	SD	32	×	20	N
RTB Serisi	Montaj tipi: SD: Tek uçlu çubuk tipi SW: Çift uçlu çubuk tipi	Delik boyutu: φ20,φ25,φ32,φ40,φ50,φ63,φ80	Standart İnme: 10,20,30,40,50		Çubuk Ucu Tipi: N:Dişi iplik N W: Erkek dişli W

Şartname:

Montaj tipi		SD Tek uçlu çubuk tipi
		SW Çift uçlu çubuk tipi
Basınç aralığı (Mpa/cm²)		0,5~14MPa/cm²
hız aralığı		8~100mm/sn
sıcaklık aralığı		-10~+60℃
Çalışma Sıvısı		Filtrelenmiş yağ
oyunculuk türü		Çift oyunculuk
Silindir malzemesi		Karbon çelik

Boyutlar:

Delik boyutu	A	AL	BİR	AW	B	BB	C	CL
φ20	51	71	-	-	43	-	8	6
φ25	53	75	-	-	45	-	8	6
φ32	64	89	89	139	54	69	10	7
φ40	65	95	90	150	55	70	10	7
φ50	71	106	97	167	60	75	11	8
φ63	80	120	108	188	67	82	13	10
φ80	95	140	127	217	78	93	17	14

Delik boyutu	D	GB	E	F	H	K	M	N
φ20	12	10	42	30	5.5	5.6	9	M181.2512D
φ25	14	12	48	36	5.5	5.6	9	M101.515D
φ32	20	17	62	47	6.5	6.8	11	M121.7515D
φ40	25	22	70	52	9	9	14	M162.020D
φ50	30	27	80	58	11	11	18	M202.525D
φ63	35	32	94	69	13	13	20	M273.035D
φ80	45	41	114	86	15	15	22	M303.535D

Delik boyutu	W	WL	P1	P2	P3	R	PT
φ20	M10*1.25	20	22.5	11	-	5	1/8
φ25	M12*1.25	22	23	12	-	5	1/8
φ32	M16*1.5	25	28	14	13	10	1/4
φ40	M22*1.5	30	28	15	14	10	1/4
φ50	M26*1.5	35	29,5	18	16	10	1/4
φ63	M30*1.5	40	31	20	20	10	3/8
φ80	M36*1.5	45	33	27	27	15	3/8
