| Menşe yeri: | Ningbo Çin (Anakara) |
| Marka adı: | FLUIDAC or OEM |
| Sertifika: | ISO9001 |
| Model numarası: | ESV110SD015NV3S*63 |
| Min sipariş miktarı: | 5adet |
|---|---|
| Ambalaj bilgileri: | Kutular, Kartonlar, Tahta Sandıklar, Paletler |
| Teslim süresi: | Ödeme veya depozito aldıktan sonra 20 gün içinde |
| Ödeme koşulları: | TT Avans/%30 depozito, %70 kopya ile Konşimento, Western Union, Paypal |
| Yetenek temini: | 1000pcs aylık |
| Gövde Malzemesi: | Paslanmaz Çelik 304 316 | Aktüatör Malzemesi: | Paslanmaz Çelik Cilalı Aktüatör |
|---|---|---|---|
| Hareket Modeli: | Tek Oyunculuk/Çift Etkili | Tip: | 2 konum 2 yol |
| Dizi: | ESV Serisi | Sızdırmazlık malzemesi: | PTFE |
| Vurgulamak: | 2/2 Yollu Pnömatik Açılı Koltuk Vana,Paslanmaz Çelik Pnömatik Açılı Koltuk Vana,2 konumlu 2 yollu Açılı Koltuk Vana |
||

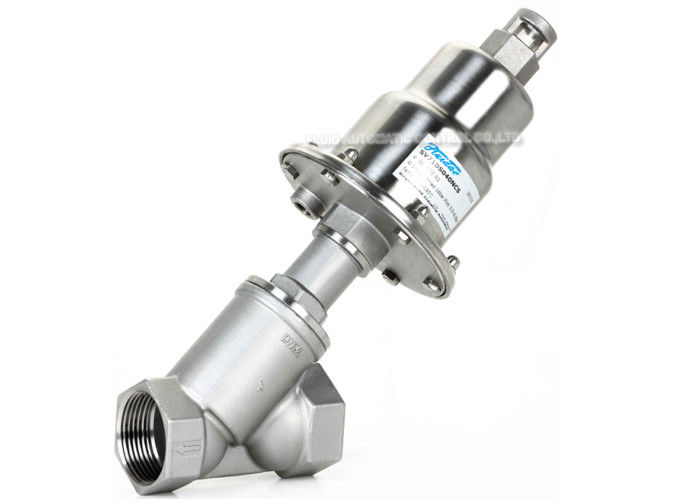

Paslanmaz Çelik Cilalı Aktüatörlü Pnömatik Paslanmaz Çelik Pnömatik Açılı Koltuk Vana
ESV Serisi 2 konumlu 2 yollu Paslanmaz Çelik Pnömatik Açı pistonlu Koltuk Vanası, Paslanmaz Çelik Cilalı Aktüatörlü
Hızlı Detay:
Başvuru:
ESV110SD Serisi Piston Pilot açılı yuva valfi, tek etkili veya çift etkili pistonlu aktüatör tarafından tahrik edilir.Aktüatörler, paslanmaz çelik plaka ile oluşturulmuş, yüzeyi parlatılmış, bu nedenle daha çekici, farklı çalışma sıcaklıklarına uygulanabilen tek zımbadır. Büyük akış kapasiteli 2/2 Yollu paslanmaz çelik vana, V tipi contalar güvenilir ve etkili sızdırmazlık sağlar, Bakım gerektirmez, çeşitli ile uyumlu aksesuarlar, yön gösteren, strok sınırlaması veya manuel anahtarlama kolaylıkla gerçekleştirilebilir.
Şartname:
| Model Şartnamesi | Normal Kapalı | SD015NC | SD020NC | SD025NC | SD032NC | SD040NC | SD050NC | SD065NC | |
| Normal Açık | SD015NO | SD020NO | SD025NO | SD032NO | SD040NO | SD050NO | SD065NO | ||
| Gövde malzemesi/Aktüatör | S.S304 316/SS cilalı aktüatör | ||||||||
| Çalışma Yöntemi | Piston Pilotu | ||||||||
| Ortam ve akışkan | Hava, Su, Yağ (50CTS Körük) | ||||||||
| Bağlantı noktası boyutu | G1/2 | G3/4 | G1 | G11/4 | G11/2 | G2 | G21/2 | ||
| Nominal Çap (mm) | 13 | 18 | 24 | 31 | 35 | 45 | 61 | ||
| Kv(M3/H) | 4.2 | 9 | 19 | 33 | 42 | 59 | 90 | ||
| Koltuk Contası | PTFE/FPM/NBR | ||||||||
| Kök Mühür | PTFE/FPM | ||||||||
| Piston contası | FPM/NBR | ||||||||
| Ortam Sıcaklığı | -10~180℃ | ||||||||
| yükleme | koltuk altı/koltuk üstü | ||||||||
Boyutlar (mm)
| Bağlantı noktası boyutu | DN (mm) | Aktüatör (mm) | A | B | C | NS | E | F | G | H | P | GB |
| 1/2" | DN15 | 40 | G1/2" | 14 | 66 | 30 | 60 | 21 | G1/8" | 28 | ||
| 50 | G1/2" | 14 | 66 | 40 | 80 | 21 | G1/8" | 28 | ||||
| 3/4" | DN20 | 50 | G3/4" | 16 | 68 | 40 | 80 | 21 | G1/8" | 32 | ||
| 1" | DN25 | 50 | G1" | 20 | 80 | 40 | 80 | 21 | G1/8" | 38 | ||
| 63 | G1" | 20 | 80 | 49 | 98 | 21 | G1/8" | 38 | ||||
| 1-1/4" | DN32 | 63 | G1-1/4" | 19 | 93 | 49 | 98 | 21 | G1/8" | 47 | ||
| 1-1 / 2" | DN40 | 63 | G1-1 / 2" | 21 | 104 | 49 | 98 | 21 | G1/8" | 56 | ||
| 2" | DN50 | 63 | G2" | 25 | 110 | 49 | 98 | 21 | G1/8" | 67 | ||
| 90 | G2" | 25 | 110 | 67 | 134 | 21 | G1/8" | 67 |
Sipariş Kodu:
