| Menşe yeri: | Ningbo China(Mainland) |
| Marka adı: | FLUIDAC or OEM |
| Sertifika: | ISO9001 |
| Model numarası: | SSPC8-02 |
| Min sipariş miktarı: | 50 adet |
|---|---|
| Fiyat: | USD1-- |
| Ambalaj bilgileri: | Kutular, karton, paletler |
| Teslim süresi: | 20 gün içinde ödeme ya da mevduat aldıktan sonra |
| Ödeme koşulları: | TT Avans/%30 depozito, %70 kopya ile Konşimento, Western Union, Paypal |
| Yetenek temini: | aylık 100000pcs |
| Malzeme: | 316L paslanmaz çelik | Çalışma sıcaklığı: | 120 ℃ |
|---|---|---|---|
| Basınç dayanımı: | 2.0Mpa kadar | Ürün adı: | Hidrolik boru bağlantı parçaları |
| Türü: | tee , şube tee , çalıştırın tee , dirsek , evrensel dirsek , Düz | tüp boyutu: | 4mm ~ 12mm |
| İnç: | 5/32 "~ / 2 1" | Iplik: | 1/8 "~ 1/2" PT, G, NPT, Metrik diş |
| Vurgulamak: | pnömatik tüp sığdırma,Pnömatik Boru Montaj |
||
Paslanmaz Çelik Şubesi Tee Pnömatik Tüp Uydurma Hızlı İtme-in Armatür
Paslanmaz çelik 316L malzeme hızlı itme-montaj düz, dirsek, tee, şube tee, perde tipi, tüp boyutu 4mm ~ 12mm, inç boyutu 5/32 "~ 1/2" Konuyu 1/8 "~ 1/2" PT G, NPT, Metrik diş, örneğin SSPC8-G02
Hızlı Detay:
* 316L paslanmaz çelik montaj itme-malzeme hızlı
* Gövde malzemesi Paslanmaz çelik 316L
* Kilit pençe malzemesi paslanmaz çelik, sıkı ve kararlı
* Hızlı kurulum, kolay ve bağlantı, esnek, yerden tasarruf
* Diversfied modeli boru çalışmanın herhangi bir ihtiyacı karşılamak
Iş parçacığı üzerinde boyalı * sızdırmaz iyi sızdırmazlık peformance sağlamak için
* Sızdırmazlık malzemesi FKM
* Sıcaklık direnci 120 ℃
2.0MPa kadar * basınç dayanımı
* G, PT, NPT, METRIC mevcut konular
* Diş boyutu 1/8 ", 4/1", 3/8 ", 1/2"
* Tüp boyutu kullanılabilir metrik 4,6,8,10,12 inç 5 / 32,3 / 16,1 / 4,5 / 16,3 / 8,1 / 2
* Düz, tee, şube tee, dirsek, bölme tipi
Uygulamalar:
Yaygın olarak metalurji kullanılan 316L paslanmaz çelik malzeme parçaları, petrol sanayi, kimya, tekstil, havacılık, havayolu konnektörü gibi mekanik otomasyon, ulaşımı, elektronik, tıp ekipmanları, Öğretme donatımı
Özellikler:
Boru Dış Çap | ||||||
(Metrik Boyutu) | ||||||
Kod | 4 | 6 | 8 | 10 | 12 | 14 |
DIA | Ø4 | Ø6 | Ø8 | Ø10 | Ø12 | Ø14 |
(İnç Boyutu) | ||||||
Kod | 5/32 | 3/16 | 1/4 | 5/16 | 3/8 | 1/2 |
DIA | Ø5 / 32 | Ø3 / 16 | Ø1 / 4 | Ø5 / 16 | Ø3 / 8 | Ø1 / 2 |
Konu Tipi ve boyutu | ||||||
Konik Konu (R PT) | ||||||
Kod | 01 | 02 | 03 | 04 | 06 | |
DIA | R1 / 8 | R1 / 4 | R3 / 8 | R1 / 2 | R3 / 4 | |
G Konu | ||||||
Kod | G01 | G02 | G03 | G04 | G06 | |
DIA | 1/8 " | 1/4 " | 3/8 " | 1/2 " | 3/4 " | |
NPT Konu | ||||||
Kod | N01 | N02 | N03 | N04 | N06 | |
DIA | 1/8 | 1/4 | 3/8 | 1/2 | 3/4 | |
(Metrik Boyutu) | ||||||
Kod | M5 | M6 | M8 | M10 |
| |
DIA | M5X0.8 | M6X1 | M8x1 | M10x1.25 |
| |
MODEL | ØD | R | L1 | L2 | Ød1 | ||
SSPC4-01 | 4 | R1 / 8 | 7.5 | 16.8 | 10 | 3 | 10 |
SSPC6-01 | 6 | R1 / 8 | 7.5 | 19.3 | 12 | 4 | 12 |
SSPC6-02 | 6 | R1 / 4 | 9.5 | 19.8 | 12 | 4 | 14 |
SSPC8-01 | 8 | R1 / 8 | 7.5 | 23.7 | 14 | 6 | 14 |
SSPC8-02 | 8 | R1 / 4 | 9.5 | 22.2 | 14 | 6 | 14 |
SSPC10-02 | 10 | R1 / 4 | 9.5 | 26.4 | 17 | 8 | 17 |
SSPC10-03 | 10 | R3 / 8 | 10.5 | 22.9 | 17 | 8 | 17 |
SSPC12-03 | 12 | R3 / 8 | 10.5 | 26.4 | 20 | 10 | 20 |
SSPC12-04 | 12 | R1 / 2 | 13.5 | 26.4 | 20 | 10 | 21 |

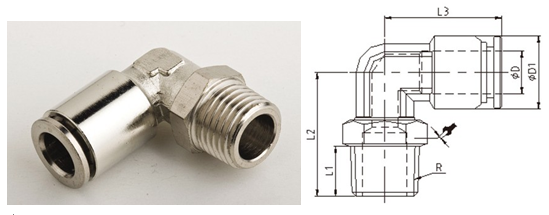

MODEL | ØD | R | L1 | L2 | L3 | Ød1 | |
SSPL4-01 | 4 | R1 / 8 | 7.5 | 20 | 18.3 | 10 | 12 |
SSPL6-01 | 6 | R1 / 8 | 7.5 | 23 | 20.3 | 12 | 12 |
SSPL6-02 | 6 | R1 / 4 | 9.5 | 23 | 20.3 | 12 | 14 |
SSPL8-01 | 8 | R1 / 8 | 7.5 | 23.5 | 22.3 | 14 | 12 |
SSPL8-02 | 8 | R1 / 4 | 9.5 | 23.5 | 22.3 | 14 | 14 |
SSPL10-02 | 10 | R1 / 4 | 9.5 | 33 | 26.4 | 17 | 17 |
SSPL10-03 | 10 | R3 / 8 | 10.5 | 30 | 26.4 | 17 | 17 |
SSPL12-03 | 12 | R3 / 8 | 10.5 | 31.5 | 29.4 | 20 | 17 |
SSPL12-04 | 12 | R1 / 2 | 13.5 | 33.5 | 29.4 | 20 | 21 |

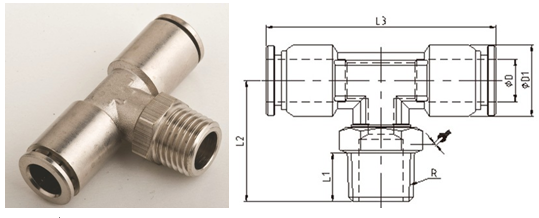

MODEL | ØD | R | L1 | L2 | L3 | Ød1 | |
SSPB4-01 | 4 | R1 / 8 | 7.5 | 20 | 36.6 | 10 | 12 |
SSPB6-01 | 6 | R1 / 8 | 7.5 | 23 | 40.6 | 12 | 12 |
SSPB6-02 | 6 | R1 / 4 | 9.5 | 23 | 40.6 | 12 | 14 |
SSPB8-01 | 8 | R1 / 8 | 7.5 | 23.5 | 44.6 | 14 | 12 |
SSPB8-02 | 8 | R1 / 4 | 9.5 | 23.5 | 44.6 | 14 | 14 |
SSPB10-02 | 10 | R1 / 4 | 9.5 | 33 | 52.8 | 17 | 17 |
SSPB10-03 | 10 | R3 / 8 | 10.5 | 30 | 52.8 | 17 | 17 |
SSPB12-03 | 12 | R3 / 8 | 10.5 | 31.5 | 58.8 | 20 | 17 |
SSPB12-04 | 12 | R1 / 2 | 13.5 | 33.5 | 58.8 | 20 | 21 |

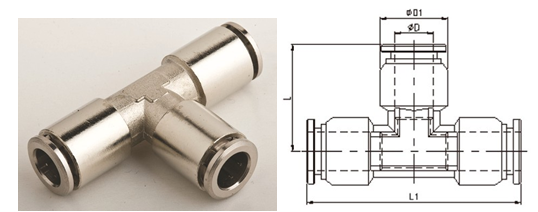

MODEL | ØD | Ød1 | L | L1 |
SSPE4 | 4 | 10 | 18.3 | 36.6 |
SSPE6 | 6 | 12 | 20.3 | 40.6 |
SSPE8 | 8 | 14 | 22.3 | 44.6 |
SSPE10 | 10 | 17 | 26.4 | 52.8 |
SSPE12 | 12 | 20 | 29.4 | 58.8 |
MODEL | ØD | R | L1 | L2 | L3 | Ød1 | |
SSPV4-01 | 4 | R1 / 8 | 7.5 | 20 | 18.3 | 10 | 12 |
SSPV6-01 | 6 | R1 / 8 | 7.5 | 23 | 20.3 | 12 | 12 |
SSPV6-02 | 6 | R1 / 4 | 9.5 | 23 | 20.3 | 12 | 14 |
SSPV8-01 | 8 | R1 / 8 | 7.5 | 23.5 | 22.3 | 14 | 12 |
SSPV8-02 | 8 | R1 / 4 | 9.5 | 23.5 | 22.3 | 14 | 14 |
SSPV10-02 | 10 | R1 / 4 | 9.5 | 33 | 26.4 | 17 | 17 |
SSPV10-03 | 10 | R3 / 8 | 10.5 | 30 | 26.4 | 17 | 17 |
SSPV12-03 | 12 | R3 / 8 | 10.5 | 31.5 | 29.4 | 20 | 17 |
SSPV12-04 | 12 | R1 / 2 | 13.5 | 33.5 | 29.4 | 20 | 21 |

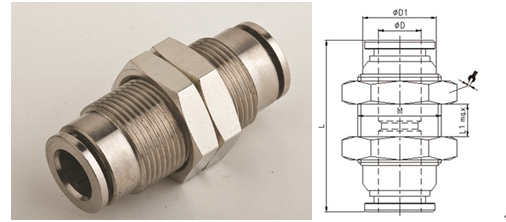

MODEL | ØD | Ød1 | L | L1 maks | M | |
SSPM 04 | 4 | 10 | 27 | 8 | M12x1 | 14 |
SSPM 06 | 6 | 12 | 29.5 | 8 | M14x1 | 17 |
SSPM 08 | 8 | 14 | 32.5 | 8.5 | M16X1 | 19 |
SSPM 10 | 10 | 17 | 36.8 | 9.5 | M20X1 | 24 |
SSPM 12 | 12 | 20 | 39.8 | 11.5 | M22X1 | 26 |

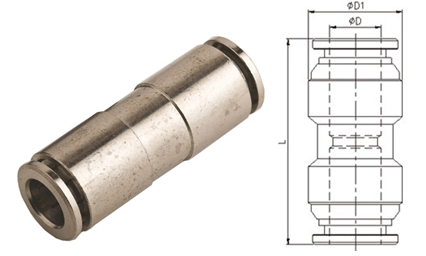

MODEL | ØD | Ød1 | L |
SSPU 04 | 4 | 11 | 27 |
SSPU 06 | 6 | 13 | 29.5 |
SSPU 08 | 8 | 15 | 32.5 |
SSPU 10 | 10 | 18 | 36.8 |
SSPU 12 | 12 | 21 | 39.8 |

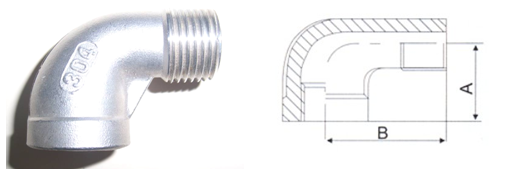

MODEL | SLB-1/8 " | SLB-04/01 " | SLB-3/8 " | SLB-1/2 " | SLB-04/03 " | SLB-1 " | SLB-1-1 / 4 " | SLB-1-1 / 2 " | SLB-2 " | SLB-2-1 / 2 " | SLB-3 " | SLB-4 " |
A | 18 | 22 | 23 | 27 | 31.5 | 37.5 | 42.5 | 48.5 | 57 | 65 | 79.3 | 100.5 |
B | 23.5 | 29.5 | 33 | 36.5 | 42.5 | 52 | 59.5 | 64 | 74 | 87.5 | 106.5 | 126.3 |
Paslanmaz Çelik 316L itme-uydurma, pnömatik uydurma, hava borusu uydurma
